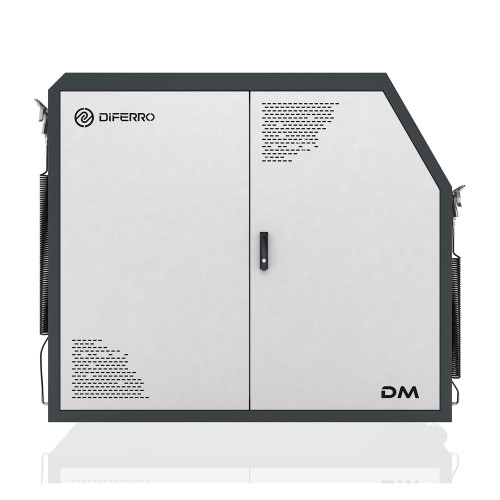

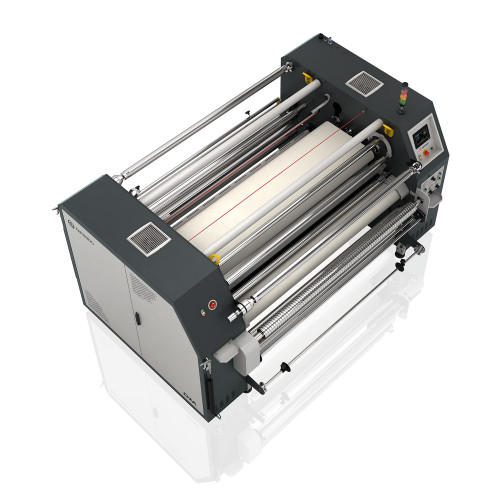

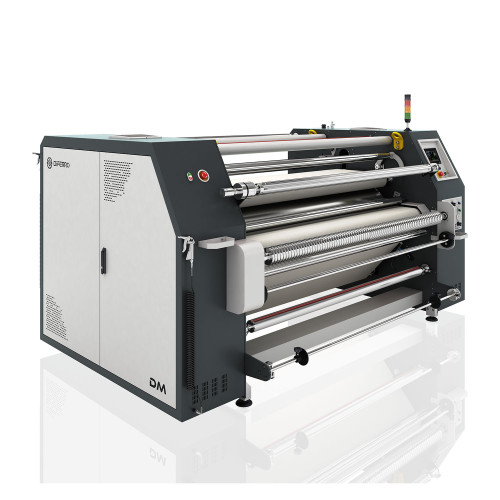

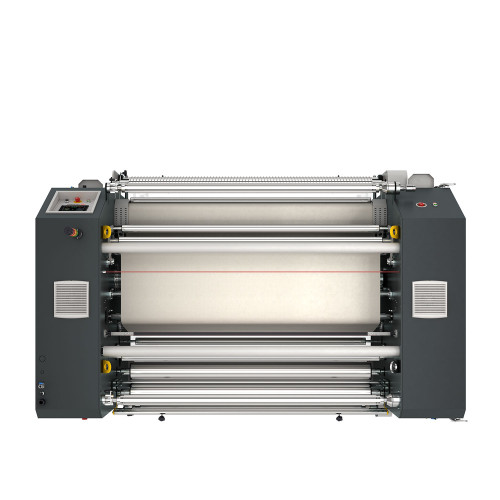

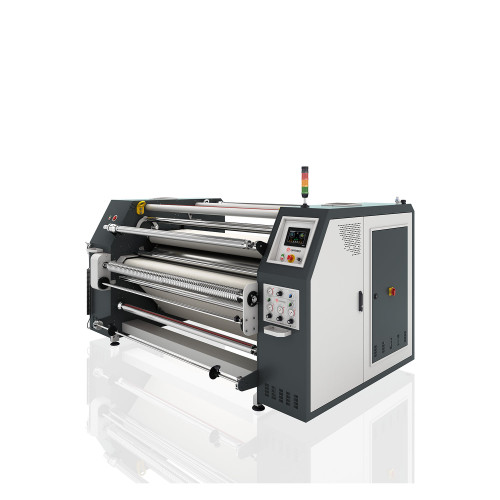

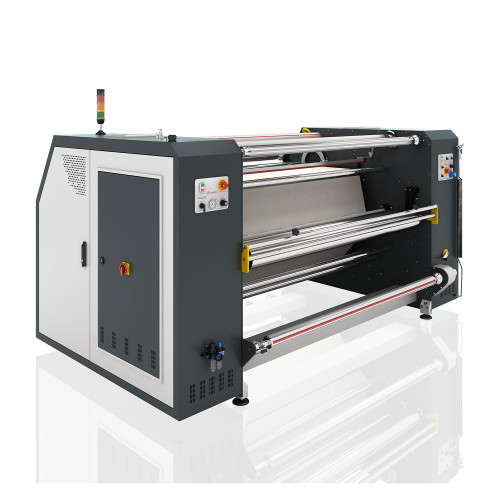

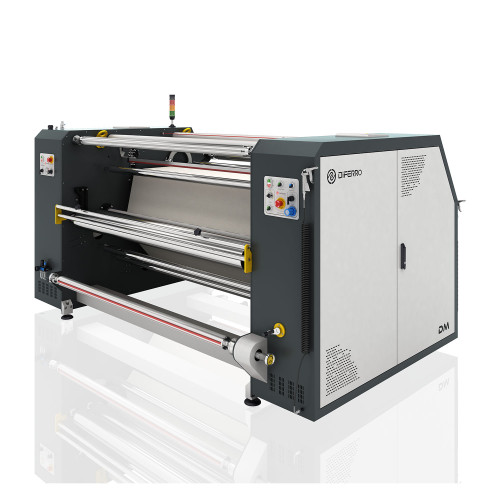

DM Serisi kalender baskı makineleri, Ø400/Ø600/Ø1000mm silindir çapı ve 1900/2200/2600/3300mm silindir genişliği seçenekleri ile üretilmektedir. Bu makine, özellikle rulodan ruloya baskıya odaklanmıştır ve ev tekstili, perde, halı gibi ürünler için idealdir. Diferro'nun diğer makineleri gibi, DM Serisi de baskı sürecini kolaylaştırmak ve kullanımı kolay hale getirmek için çoklu yapılandırma seçenekleri sunar.

DM Serisi süblimasyon kalenderi, çok sayıda fonksiyona sahip olduğundan hızlı ve seri baskı almak isteyenler için ideal bir seçimdir. süblimasyon baskı için özel olarak tasarlanmış olsa da, diğer termal işlemler için de kolaylıkla kullanılabilir.

OPERASYON TİPLERİ

Dijital Kağıt Rulolarından Kumaş Rulolarına

DİĞER KULLANIM ALANLARI

Serigrafi Baskı
Film Laminasyon
Flok Transfer

SİLİNDİR ÖZELLİKLERİ

Silindir, yüksek kaliteli ST44 çekme çelik boru malzemesinden üretilmiştir ve yüzeyinde taşlama işlemi yapılmıştır. İsteğe bağlı olarak, silindir yüzeyi krom veya teflon kaplanarak daha dayanıklı ve uzun ömürlü hale getirilebilir. Silindir, üç parçadan oluşan bir ısıtma ünitesi içermekte ve tambur, transfer yağı ile doldurulmuştur. Silindirin iç basıncını dengeler. Silindirin yüzeyinde yerleştirilmiş olan ısı sensörü, daha doğru sıcaklık ölçümleri sağlar ve daha iyi baskı sonuçları elde edilir. Maksimum çalışma sıcaklığı ve sıcaklık kısıtlamaları, dokunmatik ekran paneli üzerinden kolayca ayarlanabilir. Sonuç olarak, bu silindir yüksek kaliteli malzemelerden yapılmış ve gelişmiş özelliklere sahip bir üründür. Arıza emniyetli anahtar mekanizması, sıcaklık sensörü ve dokunmatik ekran paneli, kullanımı kolay ve güvenli bir işlem sağlar.

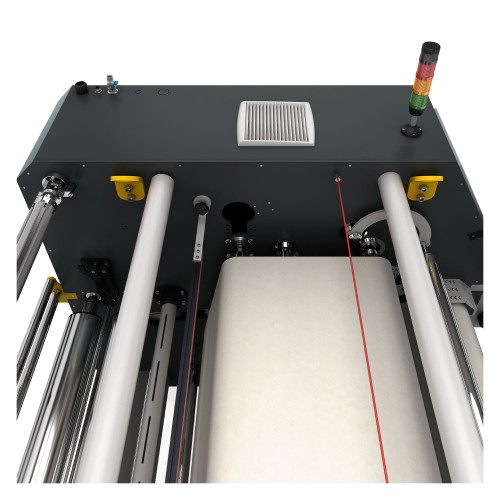

KEÇE ÖZELLİKLERİ

Tüm makinelerimiz, endüstriyel kullanıma uygun olarak güçlendirilmiş kevlar hammaddesi ile üretilmiş %100 Nomex keçeler kullanmaktadır. Bu keçeler, herhangi bir koşulda esnemezler ve uzun ömürlüdürler. Ortalama ömürleri, kullanıma bağlı olarak değişiklik göstermekle birlikte genellikle 1 ila 3 yıl arasındadır. Makinede yer alan otomatik keçe merkezleme sistemi sayesinde, keçenin sağa ya da sola kayması önlenir. Bu sistem, pnömatik olarak çalışır ve hava kompresörü tarafından desteklenir. Eğer makineye hava gelmezse, keçenin korunması için makine otomatik olarak yavaşlar ve keçe belli bir süre ileri, sonra geri dönerek makine soğur. Bu sistem, keçenin gerdirilmesi ve merkezlenmesi için oldukça etkilidir ve işletme sahiplerinin keçe bakımı konusunda endişelenmesini gerektirmez. Ayrıca, otomatik merkezleme sistemi sayesinde operatörlerin sürekli olarak keçeyi ayarlamalarına gerek yoktur. Bu da zaman tasarrufu ve iş verimliliği sağlar.

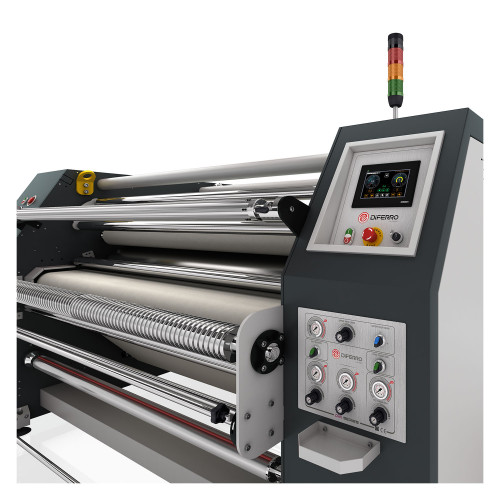

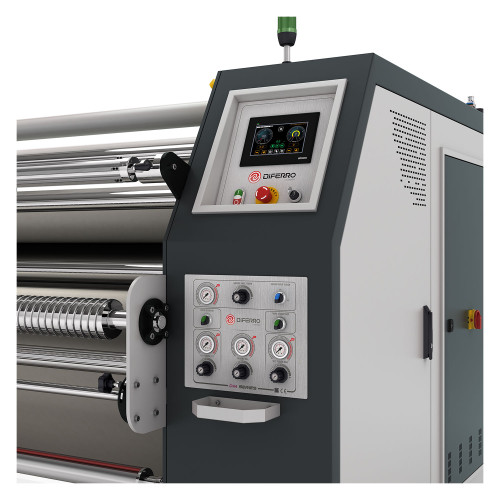

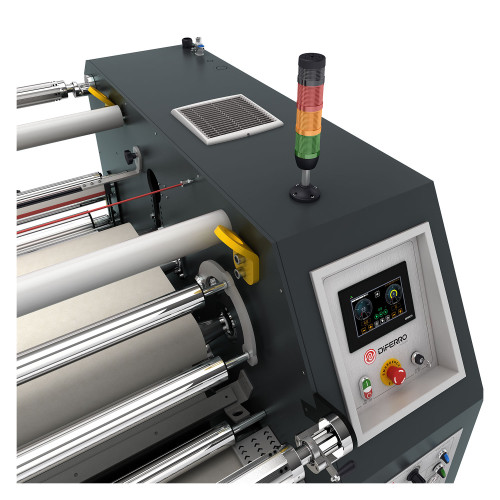

DOKUNMATİK KONTROL PANELİ

Makinenin hız, sıcaklık vb. genel kontrolü.
Metre Sayacı
Haftalık Programlama
Otomatik Soğutma Sistemi
Hata Bildirimleri
Makine Ayarlarının Kontrolü

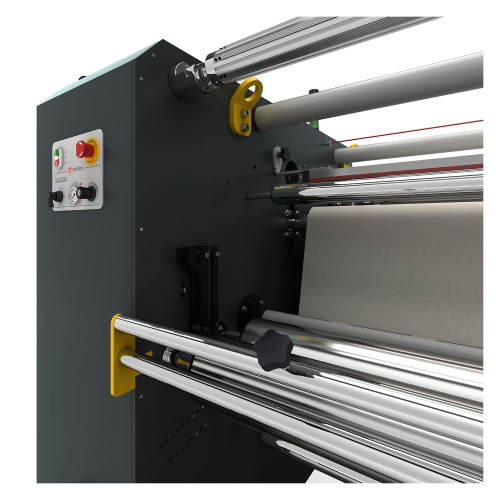

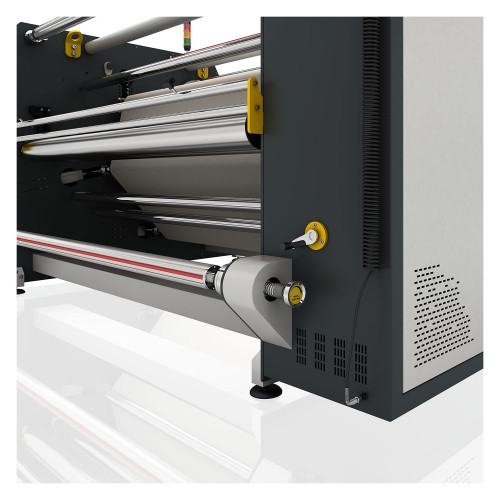

MALZEME GİRİŞ / ÇIKIŞ KONTROLLERİ

Koruma Kağıdı

Giriş: Pnömatik Fren Sistemi
Çıkış: Manuel Ayarlı Otomatik Sarma

Dijital Kağıthane

Giriş: Pnömatik Fren Sistemi
Çıkış: Manuel Ayarlı Otomatik Sarma

Rulo Kumaş

Giriş: Manuel Ayarlı Kumaş Gergi Sistemi
Çıkış: Potans Kontrollü Çift Rulo Geri Sarma

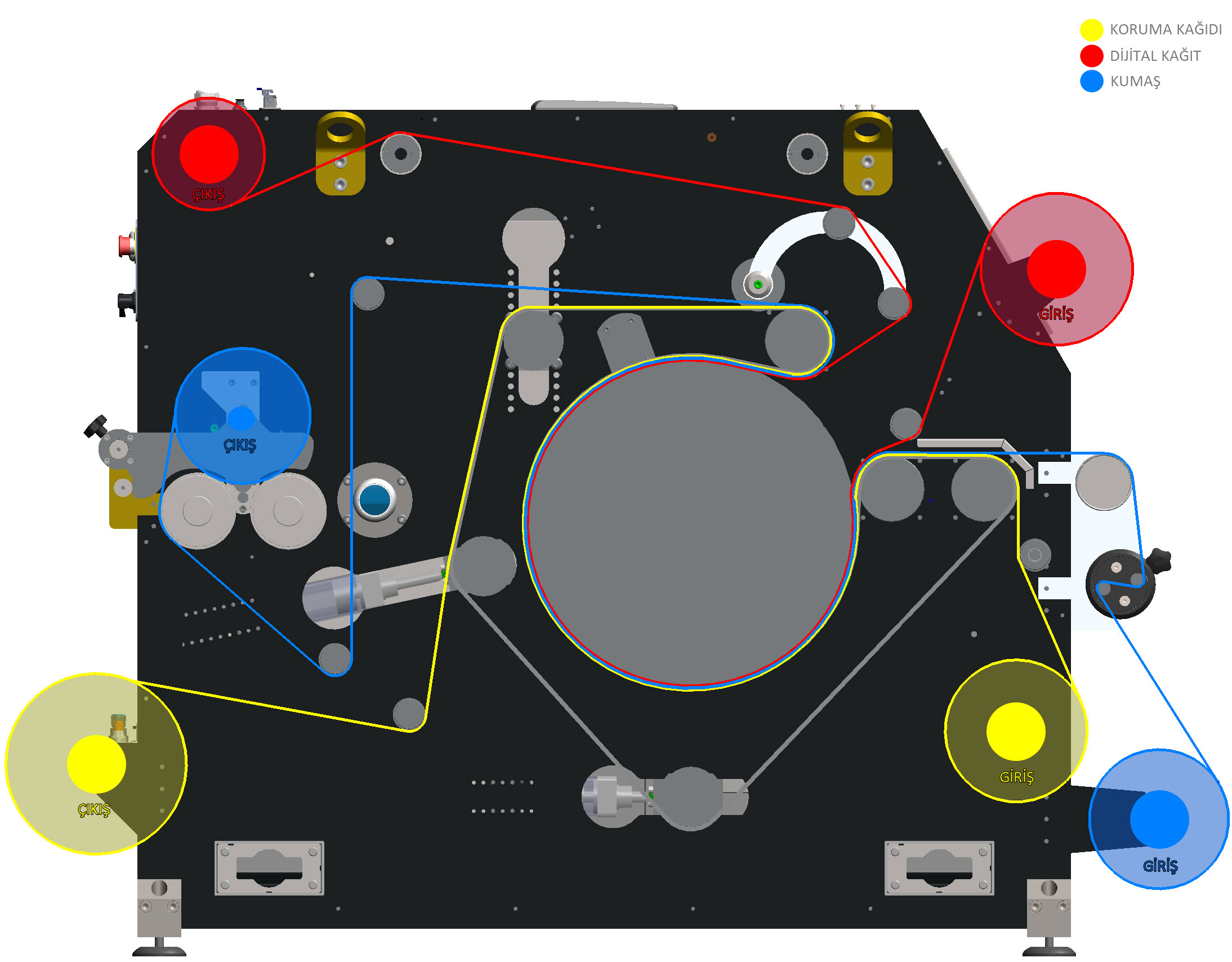

SÜBLİMASYON SÜRECİ

Boyut Seçenekleri
DM-19B400C \| Ø400mm x 1900mm	✓
DM-22B400C \| Ø400mm x 2200mm	✓
DM-26B400C \| Ø400mm x 2600mm	✓
DM-33B400C \| Ø400mm x 3300mm	✓
DM-19B600C \| Ø600mm x 1900mm	✓
DM-22B600C \| Ø600mm x 2200mm	✓
DM-26B600C \| Ø600mm x 2600mm	✓
DM-33B600C \| Ø600mm x 3300mm	✓
DM-19B1000C \| Ø1000mm x 1900mm	✓
DM-22B1000C \| Ø1000mm x 2200mm	✓
DM-26B1000C \| Ø1000mm x 2600mm	✓
DM-33B1000C \| Ø1000mm x 3300mm	✓

Özellik Adı	DM-19B400C	DM-22B400C	DM-26B400C	DM-33B400C
Besleme Voltajı	380...415 VAC or 220 VAC – 3 Ph 50/60	380...415 VAC or 220 VAC – 3 Ph 50/60	380...415 VAC or 220 VAC – 3 Ph 50/60	380...415 VAC or 220 VAC – 3 Ph 50/60
Frekans	50/60 Hz	50/60 Hz	50/60 Hz	50/60 Hz
Faz Sayısı	~3 PH	~3 PH	~3 PH	~3 PH
Elektrik Bağlantı Tipi	~3PH + N + PE€	~3PH + N + PE€	~3PH + N + PE€	~3PH + N + PE€
Toplam Güç	33 kW	40 kW	55 kW	62 kW
Toplam Akım	50 A	61 A	84 A	94,5 A
Rezistans Gücü	31,5 kW	38,5 kW	53 kW	60 kW
Rezistans Akımı	48 A	58,5 A	80,5 A	91 A
Elektrik Ana Hat Besleme Kablosu Kesiti	4 × 10 + 6 mm²	4 × 10 + 6 mm²	4 × 16 + 6 mm²	4 × 25 + 16 mm²
Isıtma Sistemi	Isı Transfer Yağı	Isı Transfer Yağı	Isı Transfer Yağı	Isı Transfer Yağı
Max. Sıcaklık	230 °C	230 °C	230 °C	230 °C
Ortalama Isınma Zamanı	90 min	90 min	90 min	90 min
Ortalama Soğuma Zamanı	180 - 300 min	180 - 300 min	180 - 300 min	180 - 300 min
Hava Basıncı	5 - 8 BAR	5 - 8 BAR	5 - 8 BAR	5 - 8 BAR
Elektrik Sistemi	PLC Kontrol	PLC Kontrol	PLC Kontrol	PLC Kontrol
Keçe Gerdirme Sistemi	Pnömatik	Pnömatik	Pnömatik	Pnömatik
Keçe Yön Kontrolü	Sınır Anahtarı ve Pnömatik Piston ile Otomatik	Sınır Anahtarı ve Pnömatik Piston ile Otomatik	Sınır Anahtarı ve Pnömatik Piston ile Otomatik	Sınır Anahtarı ve Pnömatik Piston ile Otomatik
Hız Kontrol	AC Invertör	AC Invertör	AC Invertör	AC Invertör
Haftalık Programlama	Var	Var	Var	Var
Otomatik Soğutma	Var	Var	Var	Var
Soğutma Sonrasında Otomatik Kapanma	Var	Var	Var	Var
Emniyet	4 Adet Acil Stop Butonu, Emniyet Halatı	4 Adet Acil Stop Butonu, Emniyet Halatı	4 Adet Acil Stop Butonu, Emniyet Halatı	4 Adet Acil Stop Butonu, Emniyet Halatı
Dokunmatik Ekran Arayüz Dili	Türkçe, İngilizce	Türkçe, İngilizce	Türkçe, İngilizce	Türkçe, İngilizce
Garanti Süresi	1 Yıl	1 Yıl	1 Yıl	1 Yıl
UPS Bağlantı Girişi	Var (L - N 200...240VAC 10A)	Var (L - N 200...240VAC 10A)	Var (L - N 200...240VAC 10A)	Var (L - N 200...240VAC 10A)
Silindir Çapı (mm)	400 mm	400 mm	400 mm	400 mm
Silindir Çapı (Inch)	15,80"	15,80"	15,80"	15,80"
Silindir Genişliği (mm)	1900 mm	2200 mm	2600 mm	3300 mm
Silindir Genişliği (Inch)	74,80"	85,60"	102,30"	129,90"
Çalışma Genişliği (mm)	1800 mm	2100 mm	2500 mm	3200 mm
Çalışma Genişliği (Inch)	70,90"	82,70"	98,40"	126,00"

Özellik Adı	DM-19B600C	DM-22B600C	DM-26B600C	DM-33B600C
Besleme Voltajı	380...415 VAC or 220 VAC – 3 Ph 50/60	380...415 VAC or 220 VAC – 3 Ph 50/60	380...415 VAC or 220 VAC – 3 Ph 50/60	380...415 VAC or 220 VAC – 3 Ph 50/60
Frekans	50/60 Hz	50/60 Hz	50/60 Hz	50/60 Hz
Faz Sayısı	~3 PH	~3 PH	~3 PH	~3 PH
Elektrik Bağlantı Tipi	~3PH + N + PE€	~3PH + N + PE€	~3PH + N + PE€	~3PH + N + PE€
Toplam Güç	43 kW	45 kW	56 kW	86 kW
Toplam Akım	65,5 A	68,5 A	85 A	131 A
Rezistans Gücü	41,5 kW	43 kW	53 kW	83 kW
Rezistans Akımı	63 A	65,5 A	80,5 A	126 A
Elektrik Ana Hat Besleme Kablosu Kesiti	4 × 16 + 10 mm²	4 × 16 + 10 mm²	4 × 25 + 16 mm²	4 × 35 + 16 mm²
Isıtma Sistemi	Isı Transfer Yağı	Isı Transfer Yağı	Isı Transfer Yağı	Isı Transfer Yağı
Max. Sıcaklık	230 °C	230 °C	230 °C	230 °C
Ortalama Isınma Zamanı	90 min	90 min	90 min	90 min
Ortalama Soğuma Zamanı	180 - 300 min	180 - 300 min	180 - 300 min	180 - 300 min
Hava Basıncı	5 - 8 BAR	5 - 8 BAR	5 - 8 BAR	5 - 8 BAR
Elektrik Sistemi	PLC Kontrol	PLC Kontrol	PLC Kontrol	PLC Kontrol
Keçe Gerdirme Sistemi	Pnömatik	Pnömatik	Pnömatik	Pnömatik
Keçe Yön Kontrolü	Sınır Anahtarı ve Pnömatik Piston ile Otomatik	Sınır Anahtarı ve Pnömatik Piston ile Otomatik	Sınır Anahtarı ve Pnömatik Piston ile Otomatik	Sınır Anahtarı ve Pnömatik Piston ile Otomatik
Hız Kontrol	AC Invertör	AC Invertör	AC Invertör	AC Invertör
Haftalık Programlama	Var	Var	Var	Var
Otomatik Soğutma	Var	Var	Var	Var
Soğutma Sonrasında Otomatik Kapanma	Var	Var	Var	Var
Emniyet	4 Adet Acil Stop Butonu, Emniyet Halatı	4 Adet Acil Stop Butonu, Emniyet Halatı	4 Adet Acil Stop Butonu, Emniyet Halatı	4 Adet Acil Stop Butonu, Emniyet Halatı
Dokunmatik Ekran Arayüz Dili	Türkçe, İngilizce	Türkçe, İngilizce	Türkçe, İngilizce	Türkçe, İngilizce
Garanti Süresi	1 Yıl	1 Yıl	1 Yıl	1 Yıl
UPS Bağlantı Girişi	Var (L - N 200...240VAC 10A)	Var (L - N 200...240VAC 10A)	Var (L - N 200...240VAC 10A)	Var (L - N 200...240VAC 10A)
Silindir Çapı (mm)	600 mm	600 mm	600 mm	600 mm
Silindir Çapı (Inch)	23,60"	23,60"	23,60"	23,60"
Silindir Genişliği (mm)	1900 mm	2200 mm	2600 mm	3300 mm
Silindir Genişliği (Inch)	74,80"	85,60"	102,30"	129,90"
Çalışma Genişliği (mm)	1800 mm	2100 mm	2500 mm	3200 mm
Çalışma Genişliği (Inch)	70,90"	82,70"	98,40"	126,00"

Özellik Adı	DM-19B1000C	DM-22B1000C	DM-26B1000C	DM-33B1000C
Besleme Voltajı	380...415 VAC or 220 VAC – 3 Ph 50/60	380...415 VAC or 220 VAC – 3 Ph 50/60	380...415 VAC or 220 VAC – 3 Ph 50/60	380...415 VAC or 220 VAC – 3 Ph 50/60
Frekans	50/60 Hz	50/60 Hz	50/60 Hz	50/60 Hz
Faz Sayısı	~3 PH	~3 PH	~3 PH	~3 PH
Elektrik Bağlantı Tipi	~3PH + N + PE€	~3PH + N + PE€	~3PH + N + PE€	~3PH + N + PE€
Toplam Güç	71 kW	78 kW	93 kW	120 kW
Toplam Akım	108 A	118,5 A	141,5 A	182,5 A
Rezistans Gücü	68 kW	75 kW	90 kW	116 kW
Rezistans Akımı	103,5 A	114 A	137 A	176,5 A
Elektrik Ana Hat Besleme Kablosu Kesiti	4 × 35 + 16 mm²	4 × 35 + 16 mm²	4 × 50 × 25 mm²	4 × 70 × 50 mm²
Isıtma Sistemi	Isı Transfer Yağı	Isı Transfer Yağı	Isı Transfer Yağı	Isı Transfer Yağı
Max. Sıcaklık	230 °C	230 °C	230 °C	230 °C
Ortalama Isınma Zamanı	90 min	90 min	90 min	90 min
Ortalama Soğuma Zamanı	180 - 300 min	180 - 300 min	180 - 300 min	180 - 300 min
Hava Basıncı	5 - 8 BAR	5 - 8 BAR	5 - 8 BAR	5 - 8 BAR
Elektrik Sistemi	PLC Kontrol	PLC Kontrol	PLC Kontrol	PLC Kontrol
Keçe Gerdirme Sistemi	Pnömatik	Pnömatik	Pnömatik	Pnömatik
Keçe Yön Kontrolü	Sınır Anahtarı ve Pnömatik Piston ile Otomatik	Sınır Anahtarı ve Pnömatik Piston ile Otomatik	Sınır Anahtarı ve Pnömatik Piston ile Otomatik	Sınır Anahtarı ve Pnömatik Piston ile Otomatik
Hız Kontrol	AC Invertör	AC Invertör	AC Invertör	AC Invertör
Haftalık Programlama	Var	Var	Var	Var
Otomatik Soğutma	Var	Var	Var	Var
Soğutma Sonrasında Otomatik Kapanma	Var	Var	Var	Var
Emniyet	4 Adet Acil Stop Butonu, Emniyet Halatı	4 Adet Acil Stop Butonu, Emniyet Halatı	4 Adet Acil Stop Butonu, Emniyet Halatı	4 Adet Acil Stop Butonu, Emniyet Halatı
Dokunmatik Ekran Arayüz Dili	Türkçe, İngilizce	Türkçe, İngilizce	Türkçe, İngilizce	Türkçe, İngilizce
Garanti Süresi	1 Yıl	1 Yıl	1 Yıl	1 Yıl
UPS Bağlantı Girişi	Var (L - N 200...240VAC 10A)	Var (L - N 200...240VAC 10A)	Var (L - N 200...240VAC 10A)	Var (L - N 200...240VAC 10A)
Silindir Çapı (mm)	1000 mm	1000 mm	1000 mm	1000 mm
Silindir Çapı (Inch)	39,40"	39,40"	39,40"	39,40"
Silindir Genişliği (mm)	1900 mm	2200 mm	2600 mm	3300 mm
Silindir Genişliği (Inch)	74,80"	85,60"	102,30"	129,90"
Çalışma Genişliği (mm)	1800 mm	2100 mm	2500 mm	3200 mm
Çalışma Genişliği (Inch)	70,90"	82,70"	98,40"	126,00"
