DE Serisi Gofraj Emboss Makinesi

0 yorum yapılmış. - Yorum Yap

$0,00

Vergiler Hariç: $0,00

Standart Opsiyonlar

Havalı Şaft:

Şişirilebilen ve havası alınabilen mekanizması sayesinde üzerlerine geçirilen ruloları mükemmele yakın tutuş sağlar

Desensiz Silindir:

Pürüzsüz taşlama yapılmış silindir

Ücretli Opsiyonlar

Desenli Silindir:

Müşterinin istediği desen çizimi alınıp, silindir üzerine işlem yapılır.

KATALOĞU İNDİR

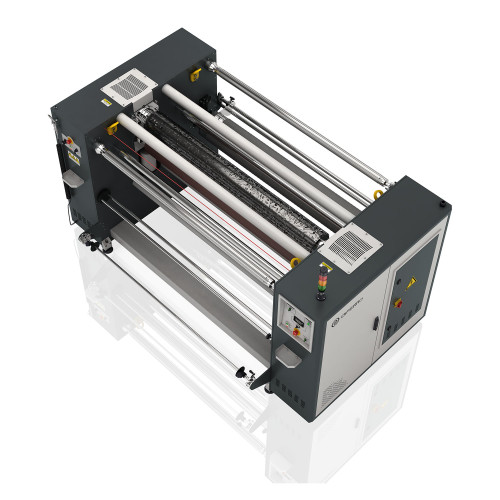

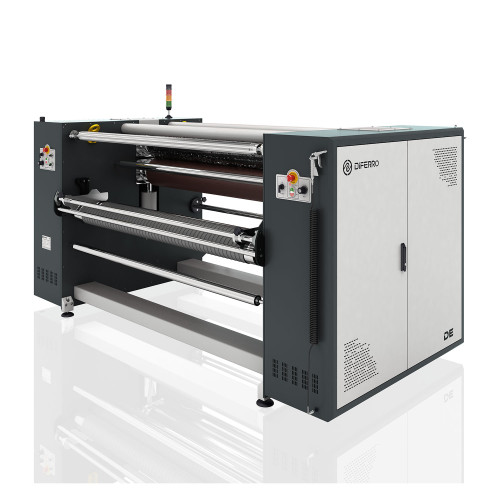

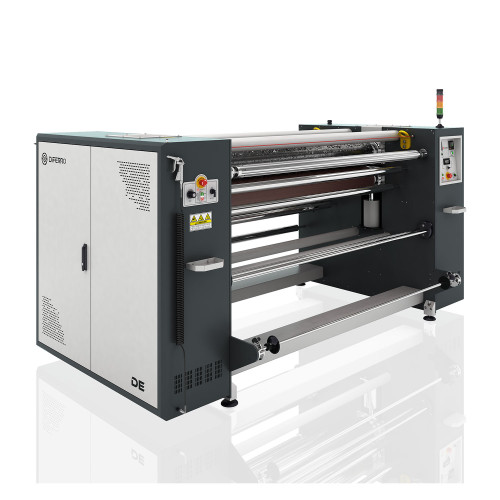

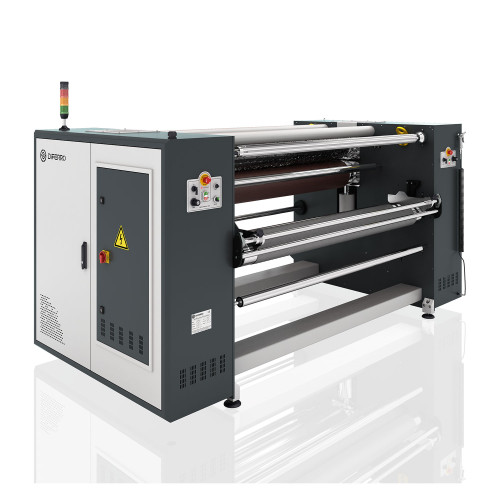

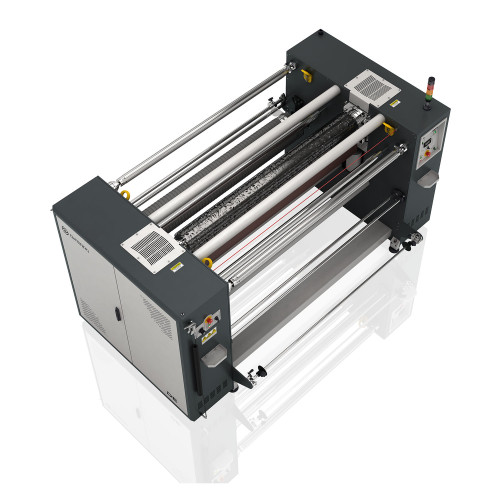

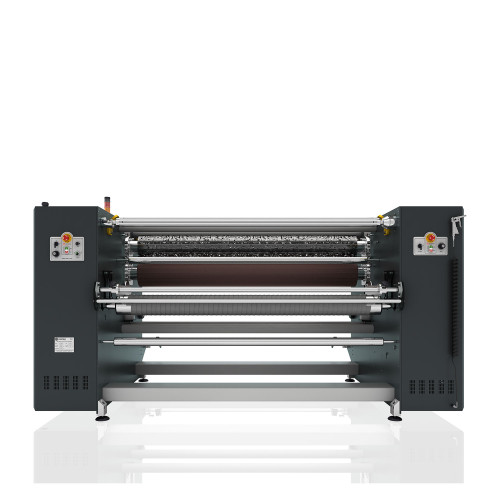

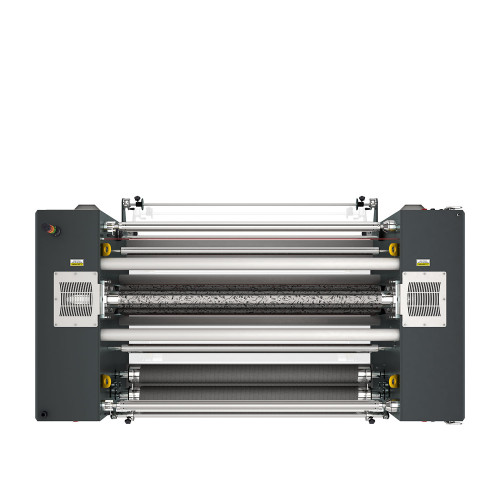

DE serisi Emboss baskı makinesi, silindir çapı 350 mm ve genişlikleri 1900/2200/2600/3300 mm arasında değişkenlik gösterir. Bu özel olarak tasarlanmış makineler, ev tekstili, moda ve mobilya kumaşları gibi sürekli baskı işlemleri için idealdir. Diferro tarafından üretilen DE serisi, kullanım kolaylığı ve işlem esnekliği sağlamak için farklı konfigürasyon seçenekleri sunar.

DİĞER KULLANIM ALANLARI

Folyo Baskı
Fikse İşlemi

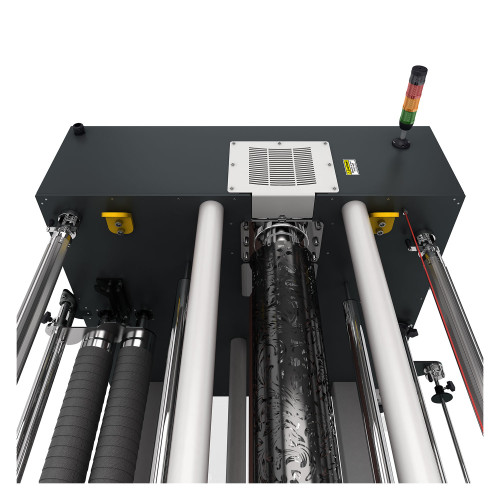

SİLİNDİR ÖZELLİKLERİ

Silindir, yüksek kaliteli ST44 çekme çelik boru malzemesinden üretilmiştir ve yüzeyinde taşlama işlemi yapılmıştır. İsteğe bağlı olarak, silindir yüzeyi krom veya teflon kaplanarak daha dayanıklı ve uzun ömürlü hale getirilebilir. Silindir, üç parçadan oluşan bir ısıtma ünitesi içermekte ve tambur, transfer yağı ile doldurulmuştur. Silindirin iç basıncını dengeler. Silindirin yüzeyinde yerleştirilmiş olan ısı sensörü, daha doğru sıcaklık ölçümleri sağlar ve daha iyi baskı sonuçları elde edilir. Maksimum çalışma sıcaklığı ve sıcaklık kısıtlamaları, dokunmatik ekran paneli üzerinden kolayca ayarlanabilir. Sonuç olarak, bu silindir yüksek kaliteli malzemelerden yapılmış ve gelişmiş özelliklere sahip bir üründür. Arıza emniyetli anahtar mekanizması, sıcaklık sensörü ve dokunmatik ekran paneli, kullanımı kolay ve güvenli bir işlem sağlar.

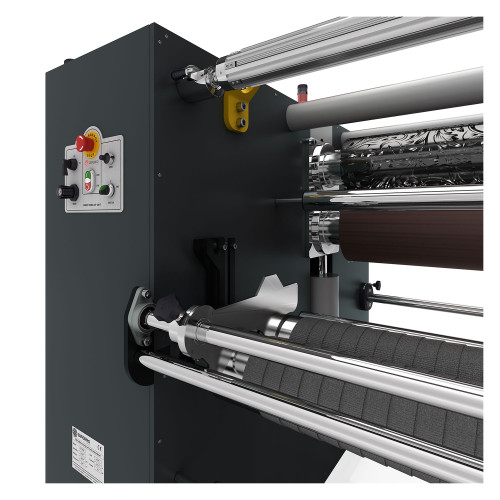

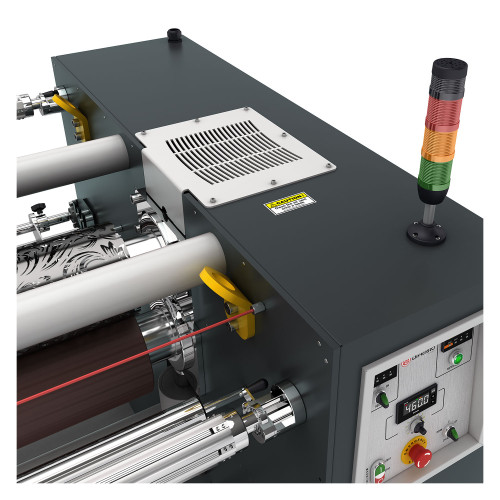

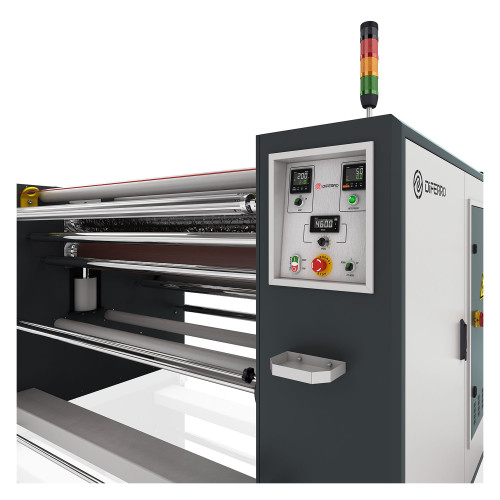

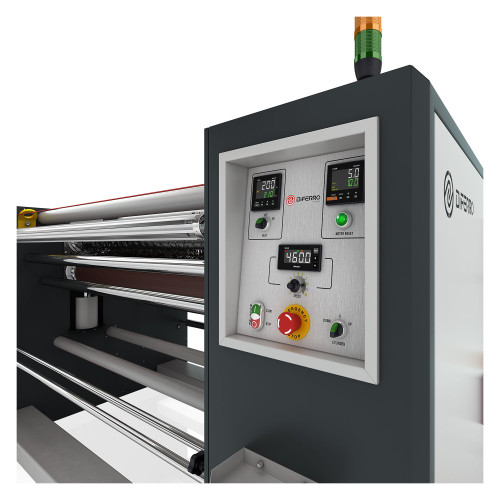

KONTROL PANELİ

Makinenin hız, sıcaklık vb. genel kontrolü
Metre Sayacı
Hata Bildirimleri
Makine Ayarlarının Kontrolü

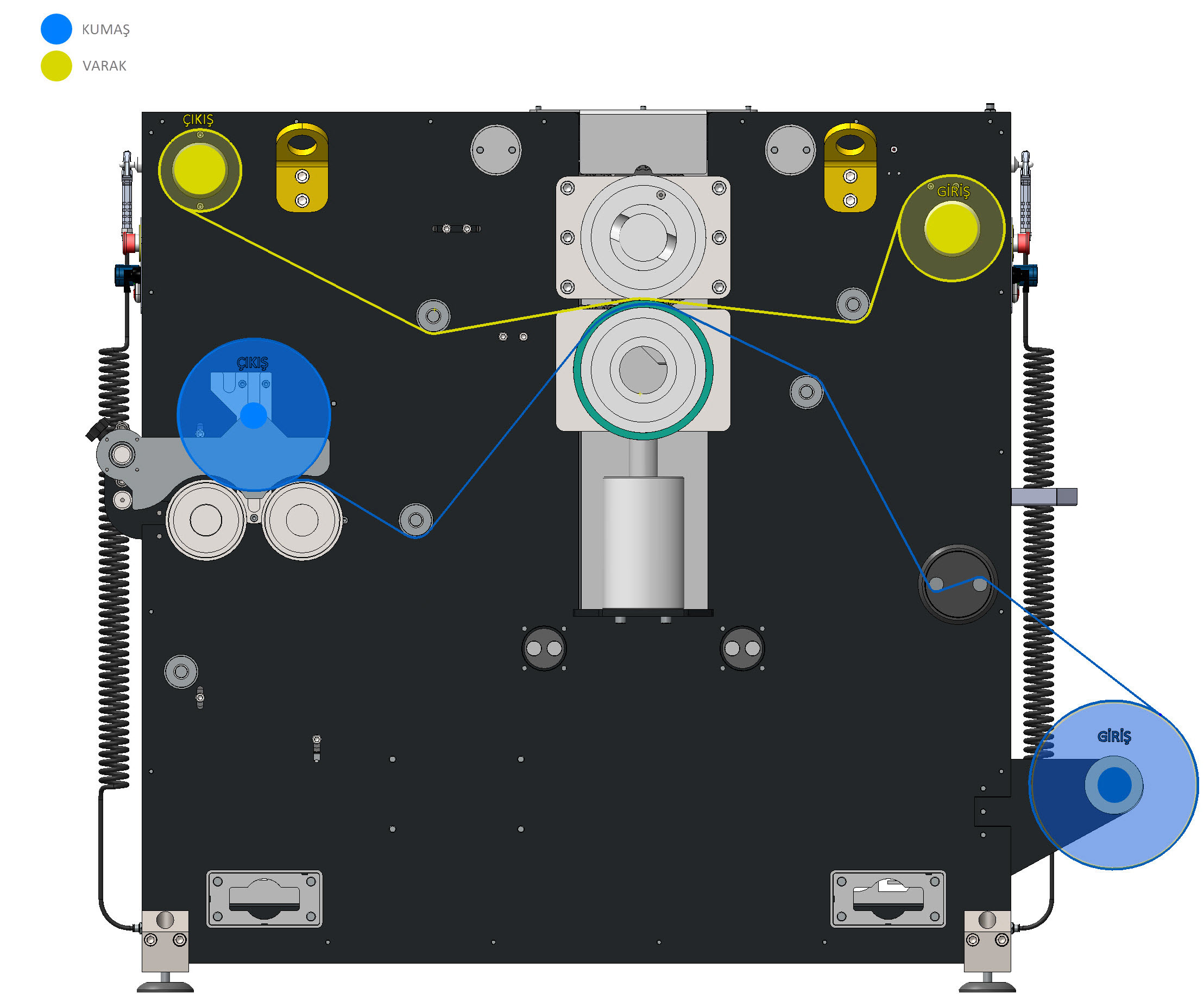

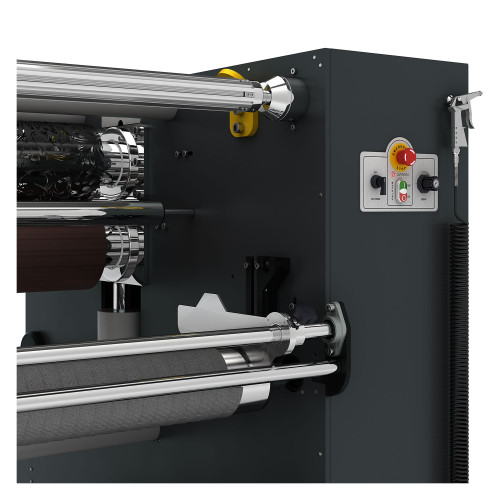

MALZEME GİRİŞ / ÇIKIŞ KONTROLLERİ

Rulo Kumaş

Giriş: Pnömatik Fren Sistemi
Çıkış: Manuel Ayarlı Otomatik Sarma

SÜBLİMASYON SÜRECİ

Boyut Seçenekleri
DE-19B215C \| Ø215mm x 1900mm	✓
DE-22B215C \| Ø215mm x 2200mm	✓
DE-26B215C \| Ø215mm x 2600mm	✓
DE-33B215C \| Ø215mm x 3300mm	✓
DE-19B350C \| Ø350mm x 1900mm	✓
DE-22B350C \| Ø350mm x 2200mm	✓
DE-26B350C \| Ø350mm x 2600mm	✓
DE-33B350C \| Ø350mm x 3300mm	✓

Özellik Adı	DE-19B215C	DE-22B215C	DE-26B215C	DE-33B215C
Besleme Voltajı	380...415 VAC or 220 VAC – 3 Ph 50/60	380...415 VAC or 220 VAC – 3 Ph 50/60	380...415 VAC or 220 VAC – 3 Ph 50/60	380...415 VAC or 220 VAC – 3 Ph 50/60
Frekans	50/60 Hz	50/60 Hz	50/60 Hz	50/60 Hz
Faz Sayısı	~3 PH	~3 PH	~3 PH	~3 PH
Elektrik Bağlantı Tipi	~3PH + N + PE€	~3PH + N + PE€	~3PH + N + PE€	~3PH + N + PE€
Toplam Güç	18 kW	20 kW	Bilinmiyor	Bilinmiyor
Toplam Akım	27,5 A	30,5 A	Bilinmiyor	Bilinmiyor
Rezistans Gücü	14 kW	16 kW	Bilinmiyor	Bilinmiyor
Rezistans Akımı	21 A	24,5 A	Bilinmiyor	Bilinmiyor
Elektrik Ana Hat Besleme Kablosu Kesiti	5 × 4 mm²	5 × 4 mm²	Bilinmiyor	Bilinmiyor
Isıtma Sistemi	Isı Transfer Yağı	Isı Transfer Yağı	Isı Transfer Yağı	Isı Transfer Yağı
Max. Sıcaklık	230 °C	230 °C	230 °C	230 °C
Ortalama Isınma Zamanı	60 - 90 min	60 - 90 min	60 - 90 min	60 - 90 min
Ortalama Soğuma Zamanı	180 - 300 min	180 - 300 min	180 - 300 min	180 - 300 min
Hava Basıncı	5 - 8 BAR	5 - 8 BAR	5 - 8 BAR	5 - 8 BAR
Elektrik Sistemi	Otomatik Kumanda Devresi	Otomatik Kumanda Devresi	Otomatik Kumanda Devresi	Otomatik Kumanda Devresi
Hız Kontrol	AC Invertör	AC Invertör	AC Invertör	AC Invertör
Emniyet	4 Adet Acil Stop Butonu, Emniyet Halatı	4 Adet Acil Stop Butonu, Emniyet Halatı	4 Adet Acil Stop Butonu, Emniyet Halatı	4 Adet Acil Stop Butonu, Emniyet Halatı
Garanti Süresi	1 Yıl	1 Yıl	1 Yıl	1 Yıl
Silindir Çapı (mm)	215 mm	215 mm	215 mm	215 mm
Silindir Çapı (Inch)	8,46"	8,46"	8,46"	8,46"
Silindir Genişliği (mm)	1900 mm	2200 mm	2600 mm	3300 mm
Silindir Genişliği (Inch)	78,70"	85,60"	102.30"	129.90"
Çalışma Genişliği (mm)	1800 mm	2100 mm	2500 mm	3200 mm
Çalışma Genişliği (Inch)	74,80"	82,70"	98.40"	126"

Özellik Adı	DE-19B350C	DE-22B350C	DE-26B350C	DE-33B350C
Besleme Voltajı	380...415 VAC or 220 VAC – 3 Ph 50/60	380...415 VAC or 220 VAC – 3 Ph 50/60	380...415 VAC or 220 VAC – 3 Ph 50/60	380...415 VAC or 220 VAC – 3 Ph 50/60
Frekans	50/60 Hz	50/60 Hz	50/60 Hz	50/60 Hz
Faz Sayısı	~3 PH	~3 PH	~3 PH	~3 PH
Elektrik Bağlantı Tipi	~3PH + N + PE€	~3PH + N + PE€	~3PH + N + PE€	~3PH + N + PE€
Toplam Güç	Bilinmiyor	Bilinmiyor	Bilinmiyor	Bilinmiyor
Toplam Akım	Bilinmiyor	Bilinmiyor	Bilinmiyor	Bilinmiyor
Rezistans Gücü	Bilinmiyor	Bilinmiyor	Bilinmiyor	Bilinmiyor
Rezistans Akımı	Bilinmiyor	Bilinmiyor	Bilinmiyor	Bilinmiyor
Elektrik Ana Hat Besleme Kablosu Kesiti	Bilinmiyor	Bilinmiyor	Bilinmiyor	Bilinmiyor
Isıtma Sistemi	Isı Transfer Yağı	Isı Transfer Yağı	Isı Transfer Yağı	Isı Transfer Yağı
Max. Sıcaklık	230 °C	230 °C	230 °C	230 °C
Ortalama Isınma Zamanı	60 - 90 min	90 min	90 min	90 min
Ortalama Soğuma Zamanı	180 - 300 min	180 - 300 min	180 - 300 min	180 - 300 min
Hava Basıncı	5 - 8 BAR	5 - 8 BAR	5 - 8 BAR	5 - 8 BAR
Elektrik Sistemi	Otomatik Kumanda Devresi	Otomatik Kumanda Devresi	Otomatik Kumanda Devresi	Otomatik Kumanda Devresi
Hız Kontrol	AC Invertör	AC Invertör	AC Invertör	AC Invertör
Emniyet	4 Adet Acil Stop Butonu, Emniyet Halatı	4 Adet Acil Stop Butonu, Emniyet Halatı	4 Adet Acil Stop Butonu, Emniyet Halatı	4 Adet Acil Stop Butonu, Emniyet Halatı
Garanti Süresi	1 Yıl	1 Yıl	1 Yıl	1 Yıl
Silindir Çapı (mm)	350 mm	350 mm	350 mm	350 mm
Silindir Çapı (Inch)	13,77"	13,77"	13,77"	13,77"
Silindir Genişliği (mm)	1900 mm	2200 mm	2600 mm	3300 mm
Silindir Genişliği (Inch)	78,70"	85,60"	102.30"	129.90"
Çalışma Genişliği (mm)	1800 mm	2100 mm	2500 mm	3200 mm
Çalışma Genişliği (Inch)	74,80"	82,70"	98.40"	126"
