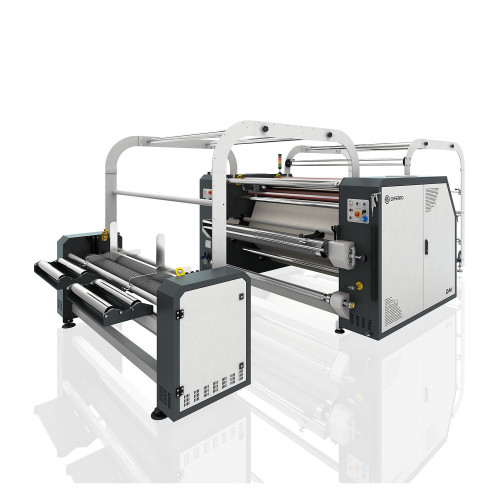

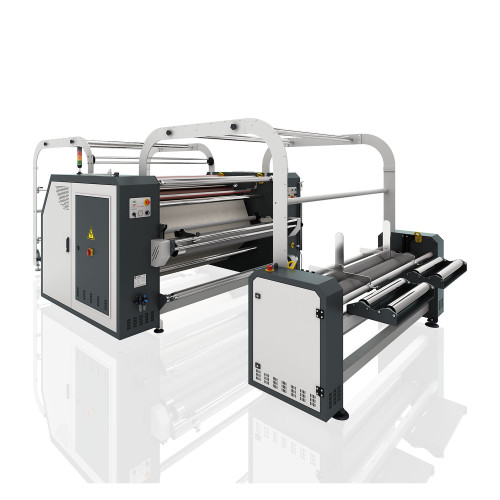

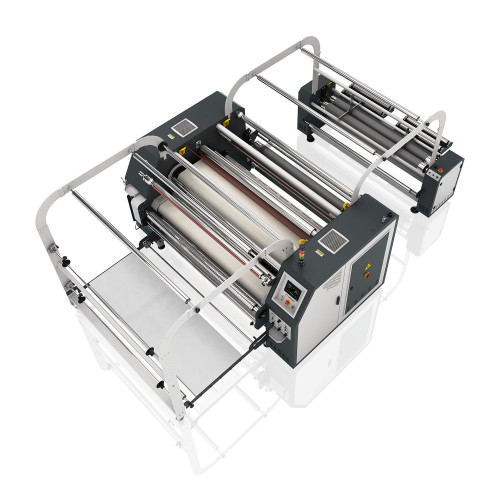

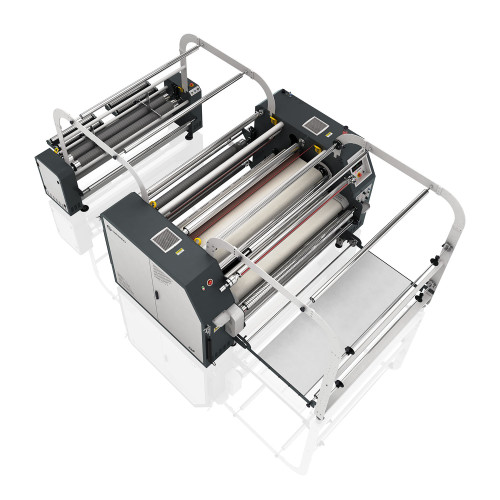

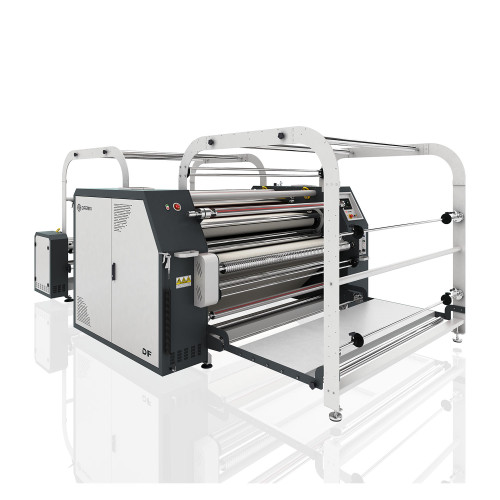

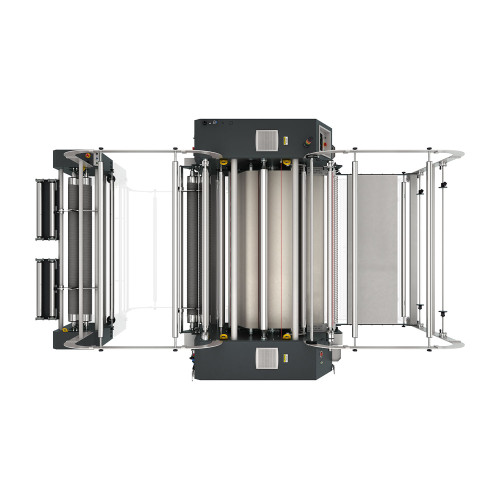

DF Serisi Film Laminasyon Makinesi

0 yorum yapılmış. - Yorum Yap

$0,00

Vergiler Hariç: $0,00

Standart Opsiyonlar:

Silindir Sıyırıcı:

Süblimasyon işlemi sırasında ısınan silindire istenmeyen maddeler yapışabilir ve bu baskı kalitesini etkileyebilir. Tambur sıyırıcı, bu istenmeyen malzemelerin silindirden çıkarılmasına yardımcı olur.

Kumaş Açıcı:

Kumaşı açarak makineye daha rahat bir giriş sağlar.

2 Adet Havalı Şaft:

Şişirilebilen ve havası alınabilen mekanizması sayesinde üzerlerine geçirilen ruloları mükemmele yakın tutuş sağlar

Antistatik Bar:

Kullanıcıların zarar görmemesi için transfer işlemi sırasında oluşan statik elektriği ortadan kaldırır.

Kumaş Soğutucu:

Makineden çıkan sıcak kumaşı soğutmaya yarayan aparat.

Ücretli Opsiyonlar:

Uzak Erişim Modülü:

Plc üzerine kurulu bir kart modülüdür. siz yokken bile makine üzerinde kontrol sağlar. diferro'nun sorun giderme için makineye bağlanmasını sağlar.

Davlumbaz:

Süblimasyon işlemi sırasında oluşan dumanı yok eder ve dumanların etrafa yayılmamasını sağlar. Dumanın operatörü etkilemesini önlemek için iyi bir seçimdir.

Çıtalı Ortalayıcı:

Bu ünite, makineye hatalı beslenme durumunda kumaşın yönlendirilmesine ve merkezlenmesine yardımcı olur ve baskı çıktısının zarar görmesini engeller.

Otomatik Kumaş Serme Ünitesi:

Baskılı kumaşların istenilen yere serilmesine yardımcı olur. Bu ünite, kumaş daha fazla mesafe kat ettiği için kumaşın daha iyi soğutulmasına da yardımcı olur.

Harici Kumaş Sarma Ünitesi:

Çıkan kumaş rulosunun makineye değil üniteye sarılması içindir, böylece baskılı kumaş daha iyi soğutulur ve böylece daha fazla çalışma alanı sağlanır.

Manuel Frenli Ek Dijital Kağıt Besleme Mili:

Baskının kesintisiz devam edebilmesi için makineyi durdurmadan yedek dijital kağıt rulosu ile devam etmek

Otomatik Kenar Kesme Ünitesi:

Bu ünite, kumaşın kenarlarını otomatik olarak keserek daha keskin ve belirgin bir kenar sağlar.

Pnömatik Çift Ezme Merdanesi:

Bu ünite ezme ihtiyacı olan kumaşlar içindir. Genellikle laminasyon için kullanılır.

Operatör Platformu:

Kağıdı ve kumaşı platformun altına besler, böylece operatör makinenin önünde çalışabilmesi ve yürüyebilmesi için alana sahip olur.

Silindir Üstü Ezme Merdanesi:

Bu seçenek de laminasyon yaptırmak isteyenler içindir. Ezilmesi gereken özel kumaşlar için kullanılır.

Ups Kesintisiz Güç Kaynağı:

Makina enerjisi kesildiğinde keçeyi durmaksızın döndürerek sıcaktan oluşacak zararları önler. Enerjiniz kesildiği andan itibaren makinenizi 3-5 saat kadar sürekli olarak çalışmasına devam ettirir ve makinenin soğumasını sağlar.

Havalı Şaft:

Şişirilebilen ve havası alınabilen mekanizması sayesinde üzerlerine geçirilen ruloları mükemmele yakın tutuş sağlar

KATALOĞU İNDİR

DF Serisi Film laminasyon baskı makinesi 3 farklı silindir çapı ve 4 farklı silindir genişliği seçeneği ile şu şekilde üretilmektedir; Ø400/Ø600/Ø1000 mm silindir çapı ve 1900/2200/2600/3300 mm silindir genişliği.

Bu makineler, özellikle ev tekstili, perde ve halı gibi ürünler için rulodan ruloya baskı yapmak için tasarlanmıştır. Makine, film laminasyon, halı baskısı ve metraj baskısı yapma yeteneğine sahiptir ve baskı sürecini kolaylaştırmak için çoklu konfigürasyon seçenekleri sunar.

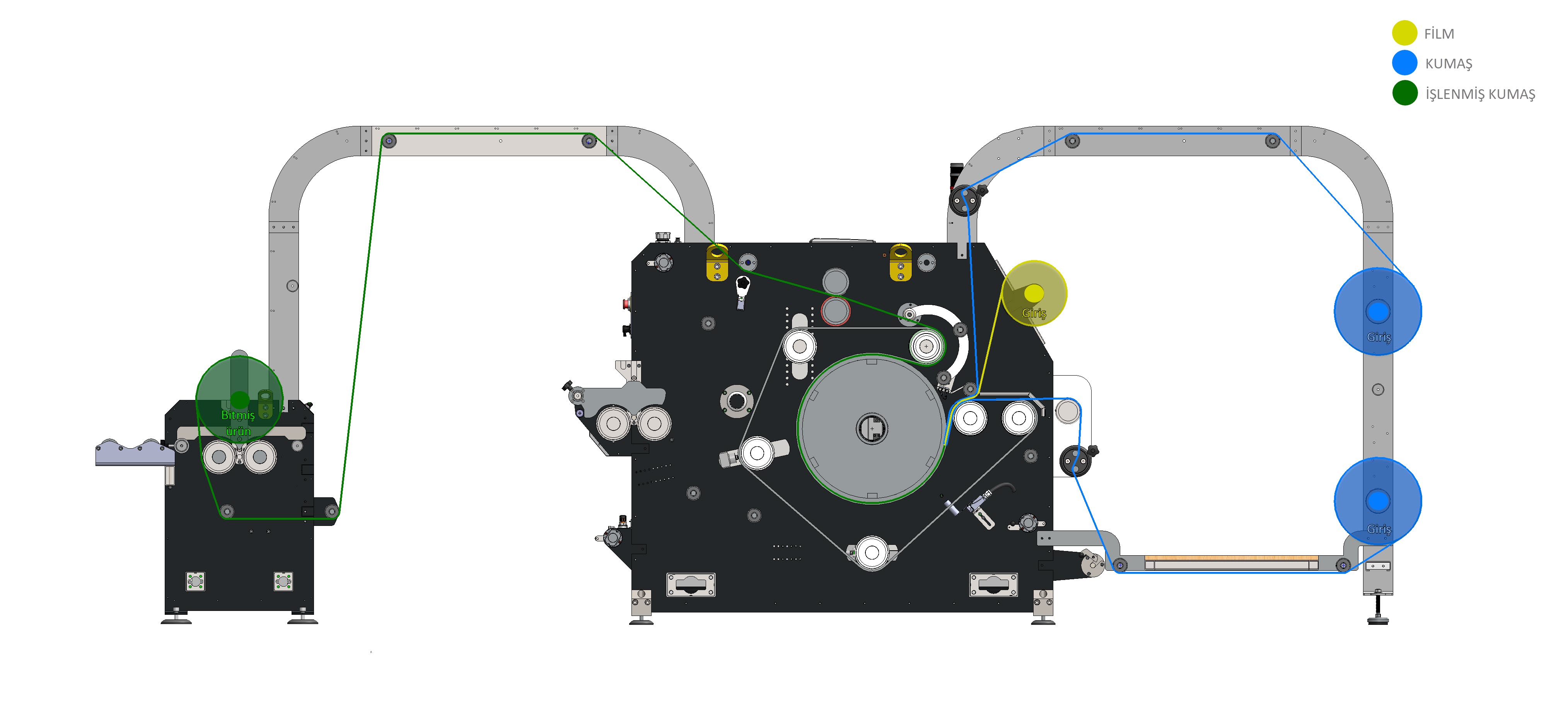

OPERASYON TİPLERİ

Dijital Kağıt Rulolarından Kumaş Rulolarına

DİĞER KULLANIM ALANLARI

Serigrafi Baskı
Film Laminasyon
Flok Transfer

SİLİNDİR ÖZELLİKLERİ

Silindir, yüksek kaliteli ST44 çekme çelik boru malzemesinden üretilmiştir ve yüzeyinde taşlama işlemi yapılmıştır. İsteğe bağlı olarak, silindir yüzeyi krom veya teflon kaplanarak daha dayanıklı ve uzun ömürlü hale getirilebilir. Silindir, üç parçadan oluşan bir ısıtma ünitesi içermekte ve tambur, transfer yağı ile doldurulmuştur. Silindirin iç basıncını dengeler. Silindirin yüzeyinde yerleştirilmiş olan ısı sensörü, daha doğru sıcaklık ölçümleri sağlar ve daha iyi baskı sonuçları elde edilir. Maksimum çalışma sıcaklığı ve sıcaklık kısıtlamaları, dokunmatik ekran paneli üzerinden kolayca ayarlanabilir. Sonuç olarak, bu silindir yüksek kaliteli malzemelerden yapılmış ve gelişmiş özelliklere sahip bir üründür. Arıza emniyetli anahtar mekanizması, sıcaklık sensörü ve dokunmatik ekran paneli, kullanımı kolay ve güvenli bir işlem sağlar.

KEÇE ÖZELLİKLERİ

Tüm makinelerimiz, endüstriyel kullanıma uygun olarak güçlendirilmiş kevlar hammaddesi ile üretilmiş %100 Nomex keçeler kullanmaktadır. Bu keçeler, herhangi bir koşulda esnemezler ve uzun ömürlüdürler. Ortalama ömürleri, kullanıma bağlı olarak değişiklik göstermekle birlikte genellikle 1 ila 3 yıl arasındadır. Makinede yer alan otomatik keçe merkezleme sistemi sayesinde, keçenin sağa ya da sola kayması önlenir. Bu sistem, pnömatik olarak çalışır ve hava kompresörü tarafından desteklenir. Eğer makineye hava gelmezse, keçenin korunması için makine otomatik olarak yavaşlar ve keçe belli bir süre ileri, sonra geri dönerek makine soğur. Bu sistem, keçenin gerdirilmesi ve merkezlenmesi için oldukça etkilidir ve işletme sahiplerinin keçe bakımı konusunda endişelenmesini gerektirmez. Ayrıca, otomatik merkezleme sistemi sayesinde operatörlerin sürekli olarak keçeyi ayarlamalarına gerek yoktur. Bu da zaman tasarrufu ve iş verimliliği sağlar.

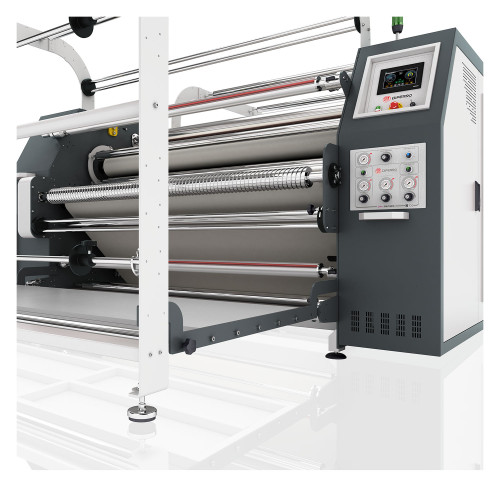

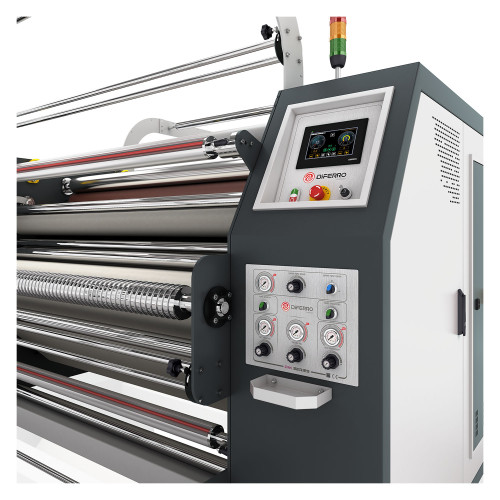

DOKUNMATİK KONTROL PANELİ

Makinenin hız, sıcaklık vb. genel kontrolü.
Metre Sayacı
Haftalık Programlama
Otomatik Soğutma Sistemi
Hata Bildirimleri
Makine Ayarlarının Kontrolü

MALZEME GİRİŞ / ÇIKIŞ KONTROLLERİ

Koruma Kağıdı

Giriş: Pnömatik Fren Sistemi
Çıkış: Manuel Ayarlı Otomatik Sarma

Dijital Kağıt

Giriş: Pnömatik Fren Sistemi
Çıkış: Manuel Ayarlı Otomatik Sarma

Rulo Kumaş

Giriş: Manuel Ayarlı Kumaş Gergi Sistemi
Çıkış: Potans Kontrollü Çift Rulo Geri Sarma

SÜBLİMASYON SÜRECİ

Boyut Seçenekleri
DF-19B400C \| Ø400mm x 1900mm	✓
DF-22B400C \| Ø400mm x 2200mm	✓
DF-26B400C \| Ø400mm x 2600mm	✓
DF-33B400C \| Ø400mm x 3300mm	✓
DF-19B600C \| Ø600mm x 1900mm	✓
DF-22B600C \| Ø600mm x 2200mm	✓
DF-26B600C \| Ø600mm x 2600mm	✓
DF-33B600C \| Ø600mm x 3300mm	✓
DF-19B1000C \| Ø1000mm x 1900mm	✓
DF-22B1000C \| Ø1000mm x 2200mm	✓
DF-26B1000C \| Ø1000mm x 2600mm	✓
DF-33B1000C \| Ø1000mm x 3300mm	✓

Özellik Adı	DF-19B400C	DF-22B400C	DF-26B400C	DF-33B400C
Besleme Voltajı	380...415 VAC or 220 VAC – 3 Ph 50/60	380...415 VAC or 220 VAC – 3 Ph 50/60	380...415 VAC or 220 VAC – 3 Ph 50/60	380...415 VAC or 220 VAC – 3 Ph 50/60
Frekans	50/60 Hz	50/60 Hz	50/60 Hz	50/60 Hz
Faz Sayısı	~3 PH	~3 PH	~3 PH	~3 PH
Elektrik Bağlantı Tipi	~3PH + N + PE€	~3PH + N + PE€	~3PH + N + PE€	~3PH + N + PE€
Toplam Güç	33 kW	40 kW	55 kW	62 kW
Toplam Akım	50 A	61 A	84 A	94,5 A
Rezistans Gücü	31,5 kW	38,5 kW	53 kW	60 kW
Rezistans Akımı	48 A	58,5 A	80,5 A	91 A
Elektrik Ana Hat Besleme Kablosu Kesiti	4 × 10 + 6 mm²	4 × 10 + 6 mm²	4 × 16 + 6 mm²	4 × 25 + 16 mm²
Isıtma Sistemi	Isı Transfer Yağı	Isı Transfer Yağı	Isı Transfer Yağı	Isı Transfer Yağı
Max. Sıcaklık	230 °C	230 °C	230 °C	230 °C
Ortalama Isınma Zamanı	90 min	90 min	90 min	90 min
Ortalama Soğuma Zamanı	180 - 300 min	180 - 300 min	180 - 300 min	180 - 300 min
Hava Basıncı	5 - 8 BAR	5 - 8 BAR	5 - 8 BAR	5 - 8 BAR
Elektrik Sistemi	PLC Kontrol	PLC Kontrol	PLC Kontrol	PLC Kontrol
Keçe Gerdirme Sistemi	Pnömatik	Pnömatik	Pnömatik	Pnömatik
Keçe Yön Kontrolü	Sınır Anahtarı ve Pnömatik Piston ile Otomatik	Sınır Anahtarı ve Pnömatik Piston ile Otomatik	Sınır Anahtarı ve Pnömatik Piston ile Otomatik	Sınır Anahtarı ve Pnömatik Piston ile Otomatik
Hız Kontrol	AC Invertör	AC Invertör	AC Invertör	AC Invertör
Haftalık Programlama	Var	Var	Var	Var
Otomatik Soğutma	Var	Var	Var	Var
Soğutma Sonrasında Otomatik Kapanma	Var	Var	Var	Var
Emniyet	4 Adet Acil Stop Butonu, Emniyet Halatı	4 Adet Acil Stop Butonu, Emniyet Halatı	4 Adet Acil Stop Butonu, Emniyet Halatı	4 Adet Acil Stop Butonu, Emniyet Halatı
Dokunmatik Ekran Arayüz Dili	Türkçe, İngilizce	Türkçe, İngilizce	Türkçe, İngilizce	Türkçe, İngilizce
Garanti Süresi	1 Yıl	1 Yıl	1 Yıl	1 Yıl
UPS Bağlantı Girişi	Var (L - N 200...240VAC 10A)	Var (L - N 200...240VAC 10A)	Var (L - N 200...240VAC 10A)	Var (L - N 200...240VAC 10A)
Silindir Çapı (mm)	400 mm	400 mm	400 mm	400 mm
Silindir Çapı (Inch)	15,80"	15,80"	15,80"	15,80"
Silindir Genişliği (mm)	1900 mm	2200 mm	2600 mm	3300 mm
Silindir Genişliği (Inch)	74,80"	85,60"	102,30"	129,90"
Çalışma Genişliği (mm)	1800 mm	2100 mm	2500 mm	3200 mm
Çalışma Genişliği (Inch)	70,90"	82,70"	98,40"	126,00"

Özellik Adı	DF-19B600C	DF-22B600C	DF-26B600C	DF-33B600C
Besleme Voltajı	380...415 VAC or 220 VAC – 3 Ph 50/60	380...415 VAC or 220 VAC – 3 Ph 50/60	380...415 VAC or 220 VAC – 3 Ph 50/60	380...415 VAC or 220 VAC – 3 Ph 50/60
Frekans	50/60 Hz	50/60 Hz	50/60 Hz	50/60 Hz
Faz Sayısı	~3 PH	~3 PH	~3 PH	~3 PH
Elektrik Bağlantı Tipi	~3PH + N + PE€	~3PH + N + PE€	~3PH + N + PE€	~3PH + N + PE€
Toplam Güç	43 kW	45 kW	56 kW	86 kW
Toplam Akım	65,5 A	68,5 A	85 A	131 A
Rezistans Gücü	41,5 kW	43 kW	53 kW	83 kW
Rezistans Akımı	63 A	65,5 A	80,5 A	126 A
Elektrik Ana Hat Besleme Kablosu Kesiti	4 × 16 + 10 mm²	4 × 16 + 10 mm²	4 × 25 + 16 mm²	4 × 35 + 16 mm²
Isıtma Sistemi	Isı Transfer Yağı	Isı Transfer Yağı	Isı Transfer Yağı	Isı Transfer Yağı
Max. Sıcaklık	230 °C	230 °C	230 °C	230 °C
Ortalama Isınma Zamanı	90 min	90 min	90 min	90 min
Ortalama Soğuma Zamanı	180 - 300 min	180 - 300 min	180 - 300 min	180 - 300 min
Hava Basıncı	5 - 8 BAR	5 - 8 BAR	5 - 8 BAR	5 - 8 BAR
Elektrik Sistemi	PLC Kontrol	PLC Kontrol	PLC Kontrol	PLC Kontrol
Keçe Gerdirme Sistemi	Pnömatik	Pnömatik	Pnömatik	Pnömatik
Keçe Yön Kontrolü	Sınır Anahtarı ve Pnömatik Piston ile Otomatik	Sınır Anahtarı ve Pnömatik Piston ile Otomatik	Sınır Anahtarı ve Pnömatik Piston ile Otomatik	Sınır Anahtarı ve Pnömatik Piston ile Otomatik
Hız Kontrol	AC Invertör	AC Invertör	AC Invertör	AC Invertör
Haftalık Programlama	Var	Var	Var	Var
Otomatik Soğutma	Var	Var	Var	Var
Soğutma Sonrasında Otomatik Kapanma	Var	Var	Var	Var
Emniyet	4 Adet Acil Stop Butonu, Emniyet Halatı	4 Adet Acil Stop Butonu, Emniyet Halatı	4 Adet Acil Stop Butonu, Emniyet Halatı	4 Adet Acil Stop Butonu, Emniyet Halatı
Dokunmatik Ekran Arayüz Dili	Türkçe, İngilizce	Türkçe, İngilizce	Türkçe, İngilizce	Türkçe, İngilizce
Garanti Süresi	1 Yıl	1 Yıl	1 Yıl	1 Yıl
UPS Bağlantı Girişi	Var (L - N 200...240VAC 10A)	Var (L - N 200...240VAC 10A)	Var (L - N 200...240VAC 10A)	Var (L - N 200...240VAC 10A)
Silindir Çapı (mm)	600 mm	600 mm	600 mm	600 mm
Silindir Çapı (Inch)	23,60"	23,60"	23,60"	23,60"
Silindir Genişliği (mm)	1900 mm	2200 mm	2600 mm	3300 mm
Silindir Genişliği (Inch)	74,80"	85,60"	102,30"	129,90"
Çalışma Genişliği (mm)	1800 mm	2100 mm	2500 mm	3200 mm
Çalışma Genişliği (Inch)	70,90"	82,70"	98,40"	126,00"

Özellik Adı	DF-19B1000C	DF-22B1000C	DF-26B1000C	DF-33B1000C
Besleme Voltajı	380...415 VAC or 220 VAC – 3 Ph 50/60	380...415 VAC or 220 VAC – 3 Ph 50/60	380...415 VAC or 220 VAC – 3 Ph 50/60	380...415 VAC or 220 VAC – 3 Ph 50/60
Frekans	50/60 Hz	50/60 Hz	50/60 Hz	50/60 Hz
Faz Sayısı	~3 PH	~3 PH	~3 PH	~3 PH
Elektrik Bağlantı Tipi	~3PH + N + PE€	~3PH + N + PE€	~3PH + N + PE€	~3PH + N + PE€
Toplam Güç	71 kW	78 kW	93 kW	120 kW
Toplam Akım	108 A	118,5 A	141,5 A	182,5 A
Rezistans Gücü	68 kW	75 kW	90 kW	116 kW
Rezistans Akımı	103,5 A	114 A	137 A	176,5 A
Elektrik Ana Hat Besleme Kablosu Kesiti	4 × 35 + 16 mm²	4 × 35 + 16 mm²	4 × 50 × 25 mm²	4 × 70 × 50 mm²
Isıtma Sistemi	Isı Transfer Yağı	Isı Transfer Yağı	Isı Transfer Yağı	Isı Transfer Yağı
Max. Sıcaklık	230 °C	230 °C	230 °C	230 °C
Ortalama Isınma Zamanı	90 min	90 min	90 min	90 min
Ortalama Soğuma Zamanı	180 - 300 min	180 - 300 min	180 - 300 min	180 - 300 min
Hava Basıncı	5 - 8 BAR	5 - 8 BAR	5 - 8 BAR	5 - 8 BAR
Elektrik Sistemi	PLC Kontrol	PLC Kontrol	PLC Kontrol	PLC Kontrol
Keçe Gerdirme Sistemi	Pnömatik	Pnömatik	Pnömatik	Pnömatik
Keçe Yön Kontrolü	Sınır Anahtarı ve Pnömatik Piston ile Otomatik	Sınır Anahtarı ve Pnömatik Piston ile Otomatik	Sınır Anahtarı ve Pnömatik Piston ile Otomatik	Sınır Anahtarı ve Pnömatik Piston ile Otomatik
Hız Kontrol	AC Invertör	AC Invertör	AC Invertör	AC Invertör
Haftalık Programlama	Var	Var	Var	Var
Otomatik Soğutma	Var	Var	Var	Var
Soğutma Sonrasında Otomatik Kapanma	Var	Var	Var	Var
Emniyet	4 Adet Acil Stop Butonu, Emniyet Halatı	4 Adet Acil Stop Butonu, Emniyet Halatı	4 Adet Acil Stop Butonu, Emniyet Halatı	4 Adet Acil Stop Butonu, Emniyet Halatı
Dokunmatik Ekran Arayüz Dili	Türkçe, İngilizce	Türkçe, İngilizce	Türkçe, İngilizce	Türkçe, İngilizce
Garanti Süresi	1 Yıl	1 Yıl	1 Yıl	1 Yıl
UPS Bağlantı Girişi	Var (L - N 200...240VAC 10A)	Var (L - N 200...240VAC 10A)	Var (L - N 200...240VAC 10A)	Var (L - N 200...240VAC 10A)
Silindir Çapı (mm)	1000 mm	1000 mm	1000 mm	1000 mm
Silindir Çapı (Inch)	39,40"	39,40"	39,40"	39,40"
Silindir Genişliği (mm)	1900 mm	2200 mm	2600 mm	3300 mm
Silindir Genişliği (Inch)	74,80"	85,60"	102,30"	129,90"
Çalışma Genişliği (mm)	1800 mm	2100 mm	2500 mm	3200 mm
Çalışma Genişliği (Inch)	70,90"	82,70"	98,40"	126,00"
